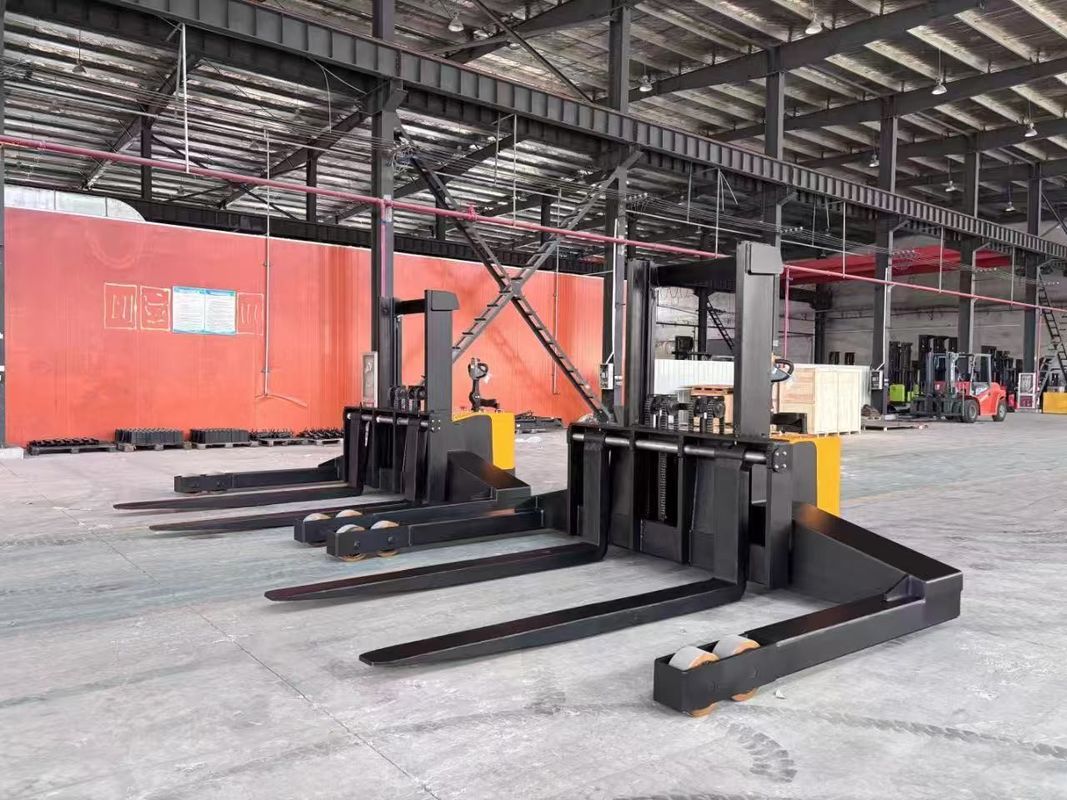

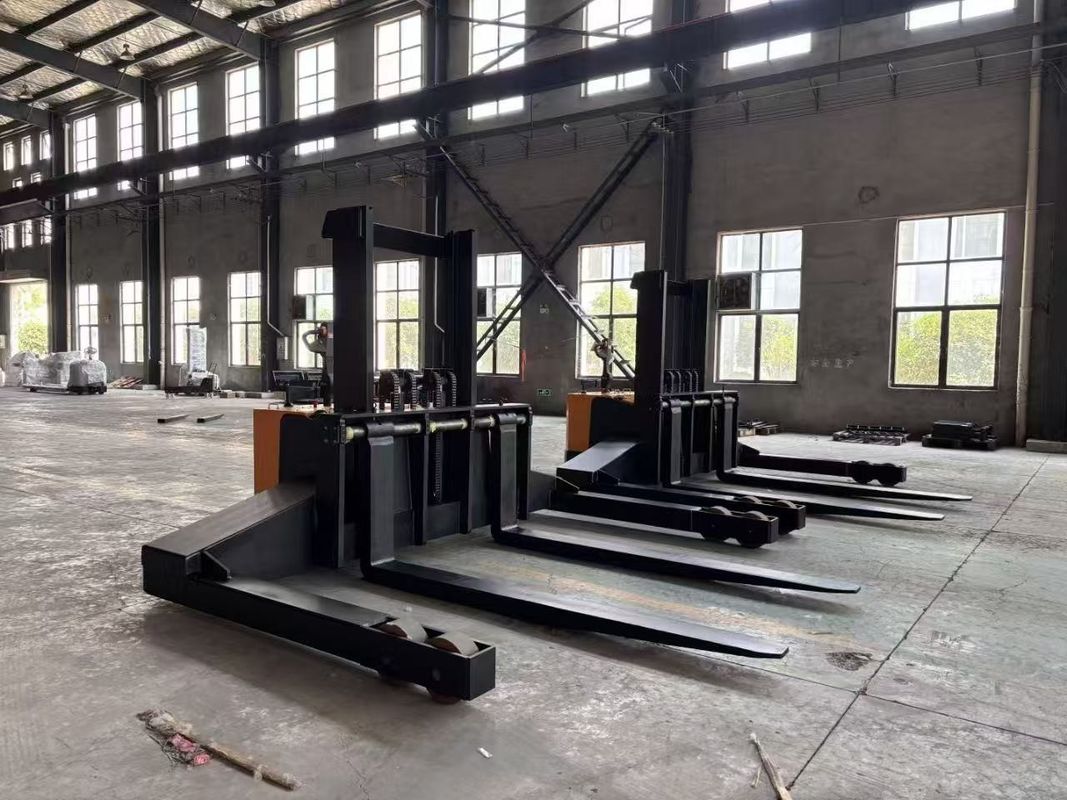

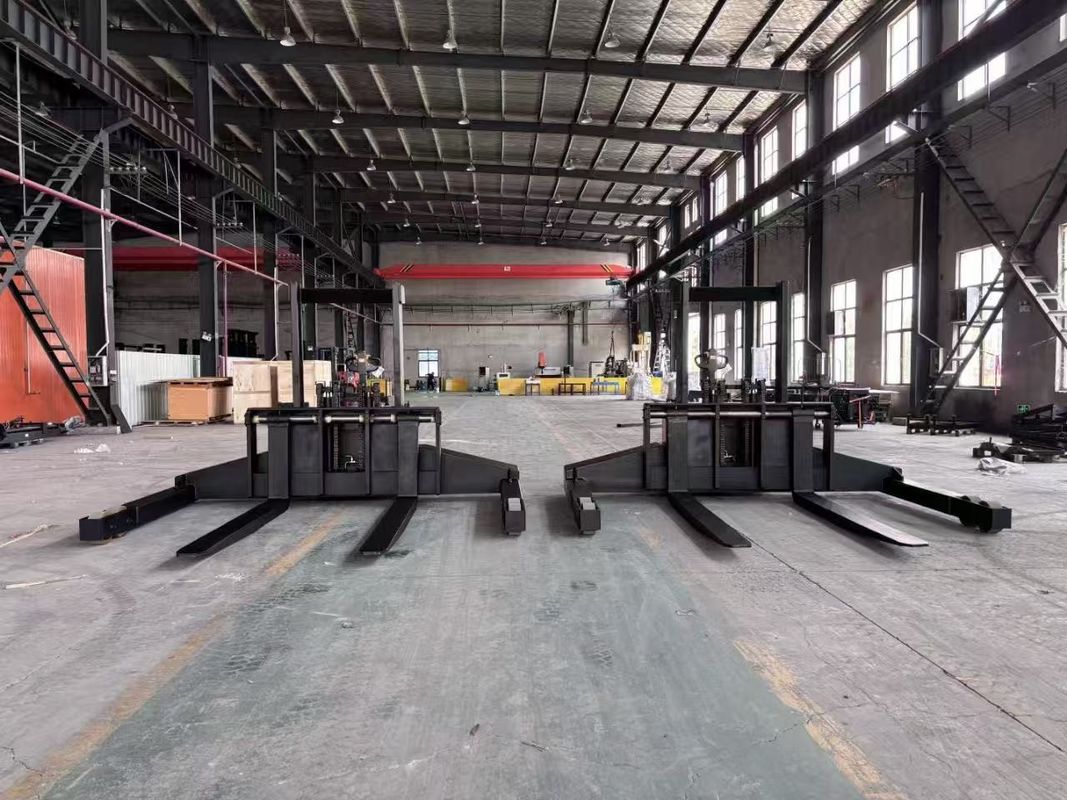

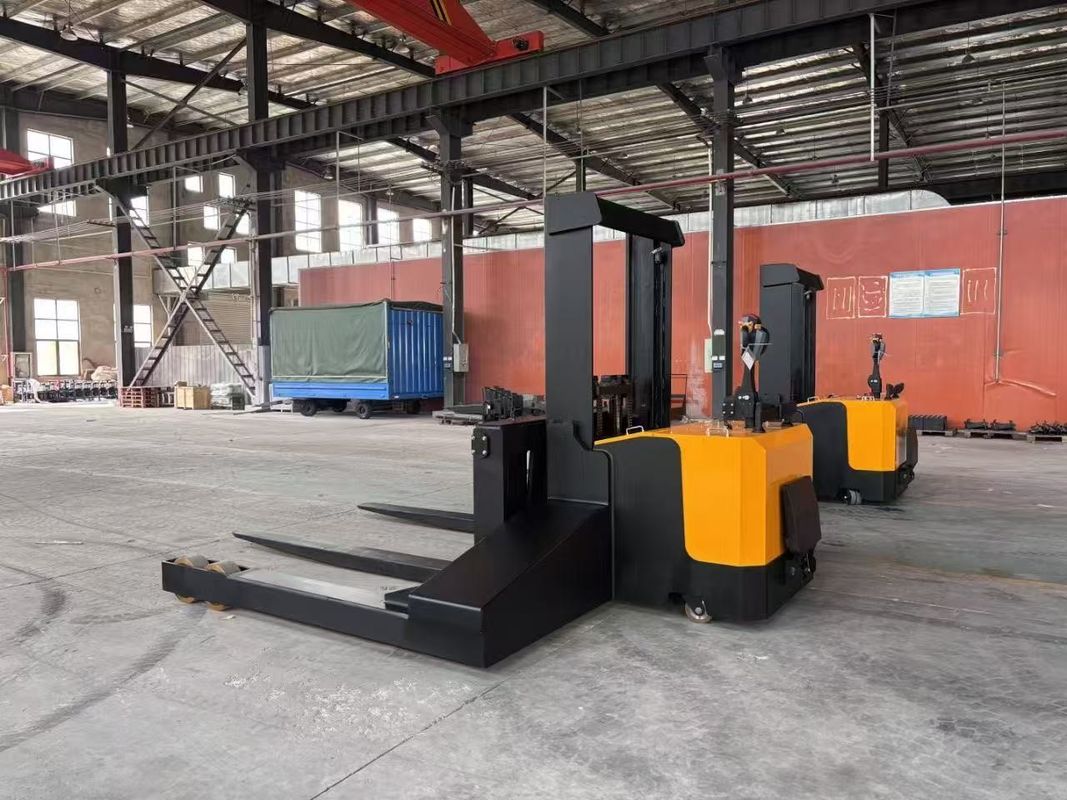

Camionetti di stacking non standard di grande tonnellaggio
Capacità di carico nominale: 6000 kg
Aumento di altezza: 1400 mm
Larghezza della zampa della forcella: 3200 mm
Lunghezza della forchetta: 2500 mm
Capacità della batteria: 48V300AH
Sistema di controllo Curtis negli Stati Uniti
Braccio di protezione elettronico del pedale dello sterzo
Luce di allarme a marcia indietro
Attività di forcellazione a catena
Vantaggi
Sicurezza / Sicurezza
Prodotto parametro
Modello | CDD30D-17 | |
Tipo di potenza | Batteria a piombo-acido | |
Tipo di guida | Tipo walkie | |
Carico nominale | Q ((kg) | 6000 |
Altezza di sollevamento | h3(mm) | 1400 |
Lunghezza complessiva | L1 ((mm) | 2067 |
Larghezza complessiva | b1/b2 | 850/1360 |
Dimensioni della forcella | s/e/l ((mm) | 65/190/1150 |
Larghezza esterna delle forcelle | b5 ((mm) | 680 |
Altezza chiusa dell'albero | h1 ((mm) | 2090 |
Altezza massima dell'albero durante il sollevamento (compreso lo schienale di carico) | h4 ((mm) | 5100 |
Larghezza dello schienale di carico | b3 ((mm) | 800 |
Altezza della forchetta rispetto al terreno (minimo) | h6 ((mm) | 86-88 |
Altezza del veicolo sul suolo (minimo) | m(mm) | 30 |
Altezza del manico di comando | h5 ((mm) | 1270 |
Batteria, tensione/capacità | V/Ah | 24/210 |
Peso della batteria | kg | 90 |
Peso del veicolo (compresa la batteria) | kg | 1370 |
Potenza del motore di guida (S2-60min) | kW | 1.5 (AC) |
Potenza del motore di sollevamento | kW | 2.2 |
Pneumatici | Poliuretano | |
Dimensioni del pneumatico, ruota motrice | mm | φ250x80 |
Dimensioni del pneumatico, ruota portante | mm | φ85x70 |
Dimensioni della ruota di bilanciamento | mm | φ130x55 |
Numero di ruote, anteriore/posteriore (x = ruota motrice) | 4/1X-3 | |
Traccia delle ruote, lato guida | mm | 545 |
Pista delle ruote, lato orso. | mm | 490 |
passo tra le ruote | y(mm) | 1421 |
Centro di carico | C(mm) | 600 |
Sbalzo anteriore | x(mm) | 695 |
Radius di rotazione | Wa ((mm) | 1637 |
Larghezza del canale di impilazione (palette 1000x1200)1200 attraverso le forchette | Ast(mm) | 2511 |
Larghezza del canale di impilazione (palette 800x1200)1200 lungo le forchette | Ast(mm) | 2482 |
carico a tutto carico, lato motore/lato portante | kg | 1016/2354 |
In assenza di carico, carico dell'asse, lato motore/lato portante | kg | 900/470 |
Velocità di marcia, carico pieno/senza carico | km/h | 3.5/4.0 |
Velocità di sollevamento, carico pieno/senza carico | mm/s | 80/125 |
Velocità di discesa, pieno carico/senza carico | mm/s | 160/105 |
Scalato massimo, carico pieno/senza carico (S2-5min) | % | 6/10 |
Tipo di frenatura | Freno elettromagnetico | |
Tipo di sterzo | Guida meccanica | |
Metodo di sostituzione della batteria | Tipo di sollevamento | |
Nota: 1 La curva di carico di forcella CDD20D con distanza esterna di 680 mm 2, Quando la distanza esterna delle forchette è di 560 mm, la CDD20D non perderà carico quando l'altezza di illuminazione è di 1600~2500 mm; Quando l'altezza di sollevamento è di 2500-5000 mm, il carico viene ridotto di 150 kg in base alla curva di carico standard. |
