Parametro del prodotto

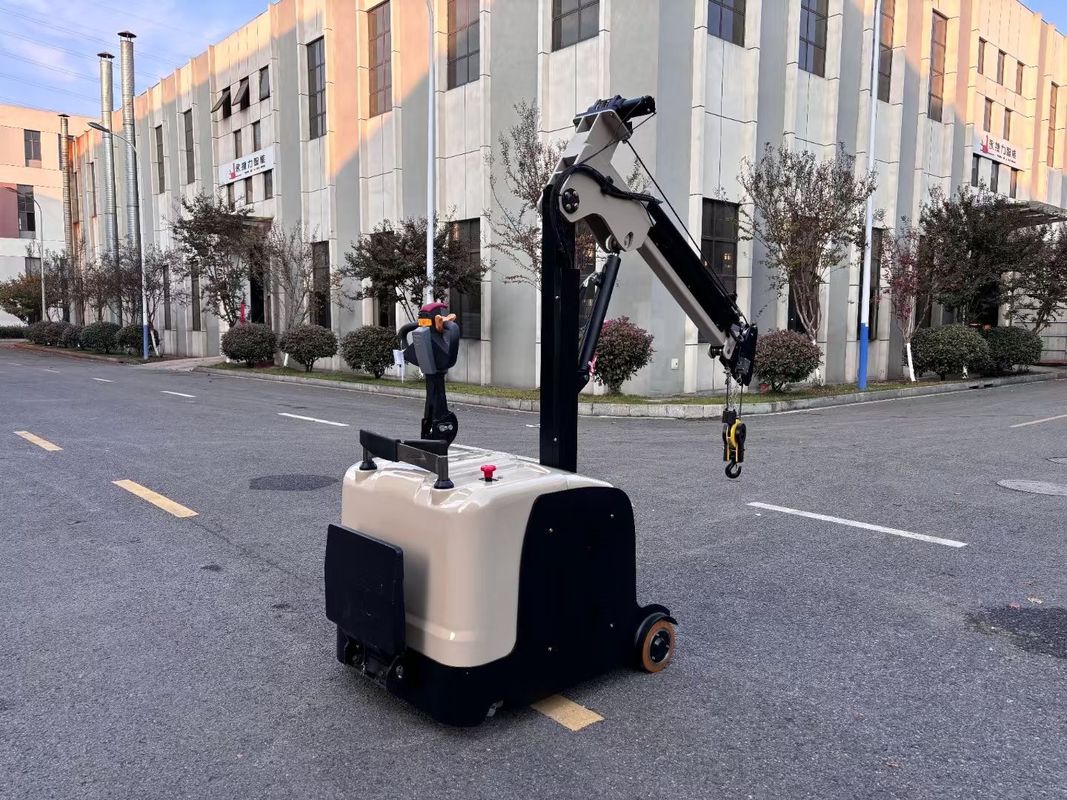

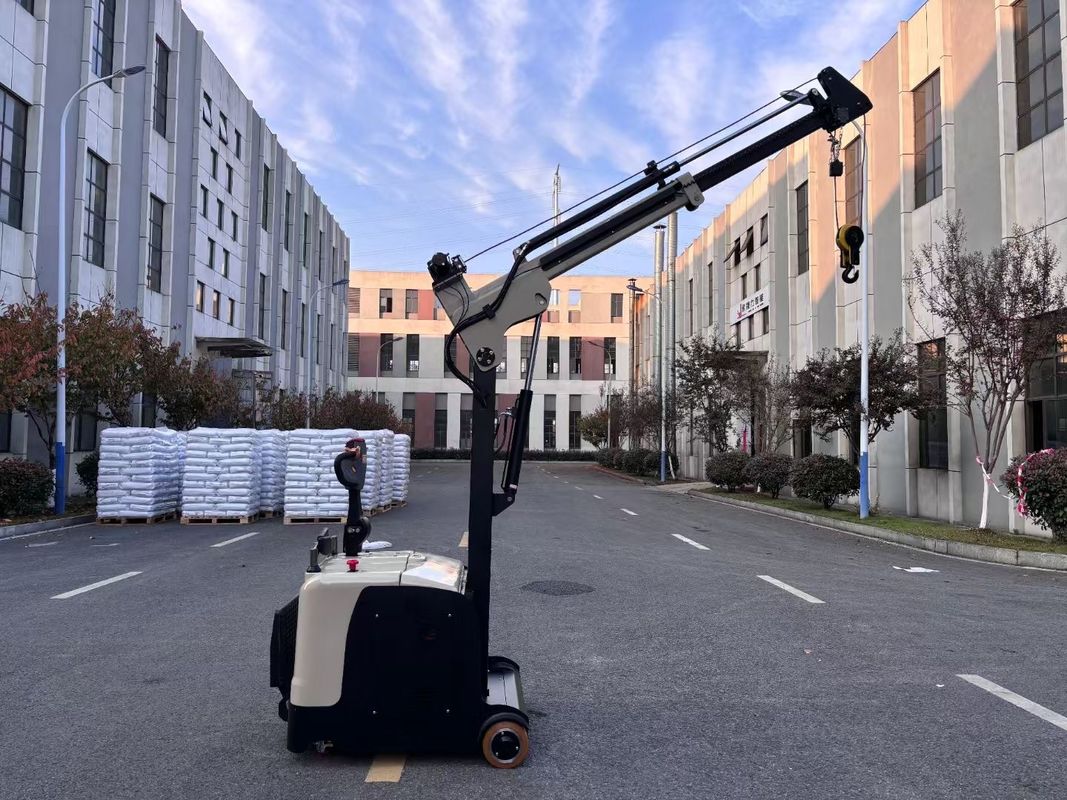

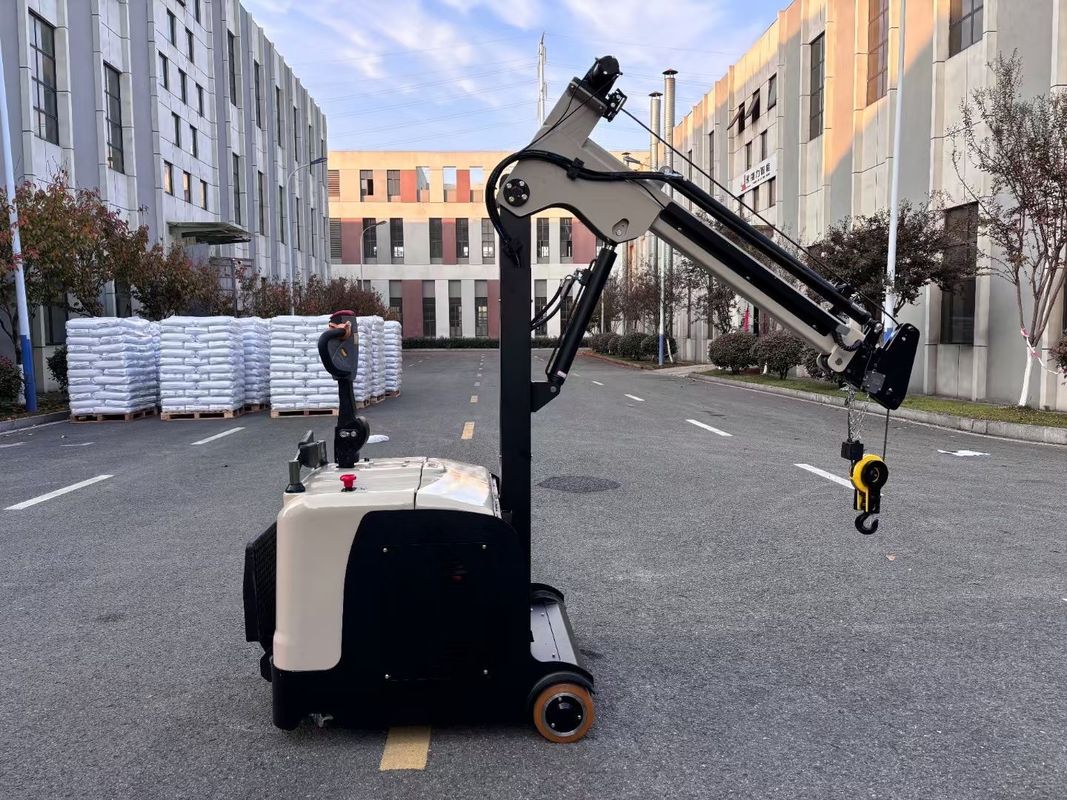

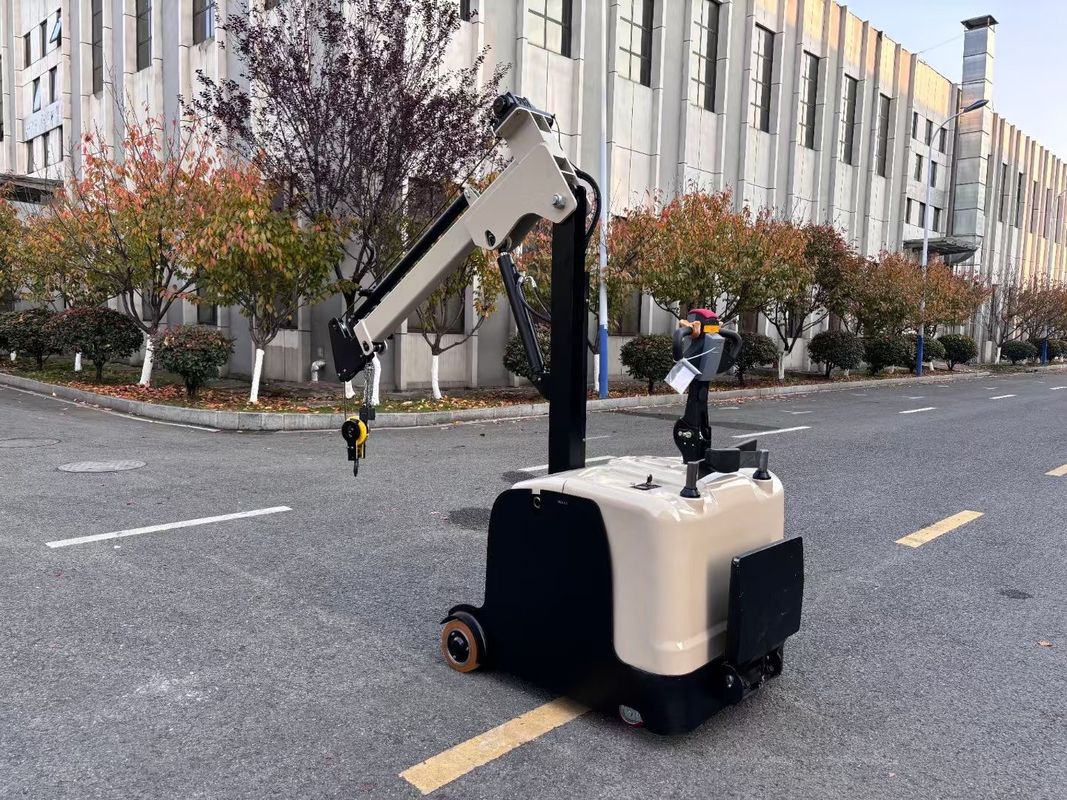

Camione a braccio di gru non standard
Capacità di sollevamento nominale: 300 kg
Altezza di sollevamento: 3000 mm
Lunghezza del braccio della gru: 2480 mm
Metodo di espansione: idraulico
Capacità della batteria: 24V210AH
Braccio di protezione elettronico del pedale dello sterzo
Installare i collegamenti elettrici
Tipo di peso bilanciato a colonna singola
| 型号 | Modello | CDD10B | CDD15B | CDD20B | |
| 驱动方式 | Tipo di potenza | Batteria a acido di piombo | |||
| 驾驶方式 | Tipo di guida | 步驾 ((踏板式) (modello Stand-on Pedal) | |||
| 额定载荷 | Carico nominale | Q ((kg) | 1000 | 1500 | 2000 |
| 起升高度 | altezza di sollevamento | h3(mm) | 2500 | 2500 | 2500 |
| 总长踏板收起/放下 | Lunghezza complessiva, pedali ripresi/abbassati | L1 ((mm) | 2705/3100 | 2805/3200 | di legno |
| 总宽 | Larghezza complessiva | b1/b2 | 900/990 | 900/990 | 900/990 |
| 货叉 dimensione | Dimensioni della forcella | s/e/l ((mm) | 35/100/1070 | 35/100/1070 | 35/100/1070 |
| 货叉外宽调节范围 | Distanza esterna delle forchette | b5 ((mm) | 220-700 | 266-720 | 266-720 |
| 门架闭合高度 (Monte chiuso in altezza) | Altezza chiusa dell'albero | h1 ((mm) | 1835 | 1835 | 1835 |
| Libertà di risalita | Altezza di sollevamento libera | H2 (mm) | / | / | / |
| 起升时门架最大高度 ((含?? 货架)) | Altezza massima dell'albero quando è sollevato (comprese le mensole) | h4 ((mm) | 3540 | 3540 | 3545 |
| Larghezza del telaio | Larghezza dello schienale di carico | b3 ((mm) | 950 | 950 | 950 |
| 门架离地间间隙 (la distanza tra le due porte) | Altezza minima dell'albero dal suolo | mm | 100 | 100 | 100 |
| 整车离地间隙 | Altezza del veicolo dal suolo | m (mm) | 68 | 68 | 68 |
| manovra manovra | Altezza del manico di comando | h5 ((mm) | 1510 | 1510 | 1510 |
| batteria di accumulo, tensione/capacità nominale | Batteria, tensione/capacità | V/Ah | 24/210 | 24/210 | 24/210 |
| peso della batteria | Peso della batteria | kg | 190 | 190 | |
| 整车重量 (inclusa la batteria) | Peso del veicolo (compresa la batteria) | kg | 1800 | 2050 | 2170 |
| 驱动电机功率 ((S2-60min) | Potenza del motore di guida (S2-60MIN) | kW | 1.6 (AC) | 1.6 (AC) | 2.2 ((AC) |
| 起升电机功率 | Potenza del motore di sollevamento | kW | 2.2 | 3 | 3 |
| pneumatici | Pneumatici | 聚氨?? poliuretano | |||
| dimensioni del pneumatico, ruota motrice | Dimensioni, trazione | mm | φ230x75 | φ230x75 | φ230x75 |
| dimensioni del pneumatico, peso del pneumatico | Dimensioni, ruota di carico | mm | φ210x85 | φ210x85 | φ210x85 |
| stabilizzato dimensione della ruota | Dimensione della ruota di stabilizzazione | mm | φ130x55 | φ130x55 | φ130x55 |
| 车轮数量,前/后 ((x=驱动轮) | Numero di ruote, anteriore/posteriore (x = ruota motrice) | 2/1X-2 | 2/1X-2 | 2/1X-2 | |
| 轮距,驱动侧 | Traccia delle ruote, lato guida. | mm | 684 | 684 | 684 |
| 轮距,承重侧 | Pista delle ruote, lato orso. | mm | 890 | 890 | 890 |
| 轴距 | passo tra le ruote | y(mm) | 1210 | 1310 | 1610 |
| 载荷中心 | Centro di carico | C(mm) | 500 | 500 | 500 |
| Distanza di sospensione | Sbalzo anteriore | x(mm) | 145 | 145 | 150 |
| 转??半径 踏板收起/放下 | Raggio di rotazione, pedali ripresi/abbassati | Wa ((mm) | 1505/1898 | 1605/1997 | 1900/2296 |
| 堆?? 通道宽度 (托盘1000x1200) 1200 crossover 叉踏板 收起/放下 | Larghezza del canale di impilazione (palette 1000x1200) 1200 forchette trasversali, pedali ritratti/abbassati | Ast(mm) | 3000/3394 | 3100/3495 | 3400/3792 |
| 堆?? 通道宽度 ((托盘800x1200) 1200沿货叉 踏板收起/放下 | Larghezza del canale di impilazione ((paletta 800x1200) 1200 lungo la forchetta, pedali ritratti/abbassati | Ast(mm) | 3112/3505 | 3212/3604 | 3510/3900 |
| 满载时桥负荷,驱动侧/承重侧, 满载时桥负荷, 驱动侧/承重侧, 满载时桥负荷, 驱动侧/承重侧 | carico dell'asse a pieno carico, lato motore/lato portante | kg | 530/2270 | 550/3000 | 530/3640 |
| Per il trasporto di veicoli a motore a motore | In assenza di carico, carico dell'asse, lato motore/lato portante | kg | 1000/800 | 1220/830 | 1340/830 |
| velocità di guida, pieno/aereo | Velocità di marcia, carico pieno/senza carico | km/h | 4.0/5.5 | 4.0/5.5 | 4.0/5.5 |
| 起升速度,满/空载 | Velocità di accensione, carico completo/senza carico | m/s | 75/100 | 80/150 | 75/130 |
| 降降速度,满/空载 (Velocità di abbassamento, pieno/aereo) | Velocità di discesa, pieno carico/senza carico | mm/s | 180/100 | 200/105 | 200/95 |
| massima capacità di arrampicata,满/空载 (S2-5min) | Clima massimo, carico pieno/senza carico ((S2-5MIN) | % | 5/8. | 4/8. | 3/8. |
| 制动方式 | Tipo di frenatura | 电磁制动Freno elettromagnetico | |||
| 转向方式 | Tipo di sterzo | 电转向Lavoro elettronico | |||
| batteria sostituzione modalità | Metodo di sostituzione della batteria | 吊取式 Tipo di sollevamento | |||
|
备注: sospeso laterale, la lunghezza totale L1 aumentato 65 mm, la larghezza totale B2 aumentato 60 mm, 堆?? larghezza del canale aumentato 65 mm. sospeso laterale, il carrello distanza massima lato esterno è di 660 mm. Commenti:la lunghezza complessiva di L1,la larghezza complessiva di B2 e la larghezza del canale di impilazione sono aumentate rispettivamente di 65 mm,60 mm e 65 mm.La distanza massima esterna della forchetta è di 660 mm. |
|||||
La società si riserva il diritto di modificare prodotto progettazione - e specifiche.Parametri sono argomento a cAnge senza precedente avviso
